• Overzicht
De JDLC zakfiltersystemen zijn hoogefficiënte stofafzuigers die specifiek zijn ontwikkeld om te voldoen aan ultra-lage emissievereisten voor de behandeling van rookgassen in kolengestookte elektriciteitscentrales. Jiéhuá Holdings heeft uitgebreide ervaring in het ontwerp, de productie en toepassing van long-bag pulsstraalfilters voor de behandeling van hoogtemperatuur, zeer corrosieve en complexe rookgassamenstellingen. Gericht op het complexe rookgas van kolengestookte en afvalverbrandingscentrales, maakt het product gebruik van hoogtemperatuur- en corrosiebestendige structuren en filtermedia, modulaire eenheidsconstructie, een uniek laagweerstandig filterzakontwerp en een anti-thermisch vervormingsontwerp met hoge luchtdichtheid. Het product biedt een hoge filtratie-efficiëntie, lage bedrijfsweerstand, lage emissieconcentratie en gemakkelijke bediening en onderhoud, en voldoet aan de eisen van verschillende bedrijfsomstandigheden.
• Structuur van zakfiltersystemen
De JDLC zakfiltersystemen hanteren een modulair ontwerp, waarbij elk model bestaat uit 8 tot 40 filterunits. Filterunitmodules zijn gerangschikt in dubbele of meerdere parallelle rijen, waarbij de hoofdinlaat en uitlaatkanalen tussen de rijen zijn geplaatst.
Kernfilterunit
Elke eenheid bestaat uit filterzakken, zakkooien en een buisplaat die in de filterbehuizing en behuizing is geïnstalleerd 240 filterzakken (Ø160×8 m) met een filtratiegebied van 960 m².
Plenum voor Schone Lucht
Geplaatst bovenaan de filterbehuizing, uitgerust met toegangsdeuren, uitlaatkanalen en pulsstraalblaaspijpen.
Lower Hopper
Uitgerust met inlaataftakkingen en inspectiedeuren.
Pulsstraalsysteem
Bestaat uit een luchtspruitstuk, pulsventielen en blaaspijpen.
• Prestatiekenmerken van zakfiltersystemen
1Gecompartimenteerd modulair ontwerp biedt ruimte voor een breed scala aan rookgasvolumes via flexibele eenheidscombinaties.
2Het unieke full-bore puls jet bag-top ontwerp elimineert stroomsnelheidsbeperkingen bij de zakinlaat, vermindert de lokale weerstand en maakt filterzakken tot 8 m lang, waardoor het staalverbruik wordt verminderd.
3Het ontwerp van gestandaardiseerde filterunits voldoet aan zowel nieuwe installatie-eisen als aan de JDLC-B-serie "ESP-to-bag conversie" retrofitprojecten.
4Hoogtemperatuurconstructieontwerp maakt gebruik van hoogtemperatuurfiltermedia voor de behandeling van rookgasgasen in kolengestookte ketels. Thermische uitzettings- en krimpmaatregelen zijn geïntegreerd om lasscheuren en luchtlekkage te voorkomen.
5Het ontwerp van het inlaatspruitstuk voor luchtstroomgelijkmaking zorgt voor een uniforme luchtstroomverdeling over alle eenheden. Voorbehandelingsmaatregelen van de hopper laten grote deeltjes zakken voordat ze de filterzakken bereiken, waardoor het laden van de zakken wordt verminderd en de levensduur verlengd wordt.
6Geavanceerde pulsstraalreinigingstechnologie houdt filterzakken in optimale bedrijfsconditie via PLC-besturing, met selecteerbare drukdifferentiële of getimede reinigingsmodi.
7Hoogwaardige zakkooien geproduceerd op geautomatiseerde meerpuntslaslijnen van premium staaldraad, gegalvaniseerd voor corrosiebescherming; Hoge sterkte en stijfheid met een bramvrije afwerking om slijtage van de zak te voorkomen.
8Geavanceerd besturingssysteem dat DCS-afstandsbediening en lokale paneelbediening ondersteunt.
9Uitgebreide ervaring in het ontwerp, fabriceren, toepassen en onderhoud van zakfilters; Filterparameterontwerp, filtermediakeuze en operationeel onderhoudsadvies beschikbaar om stabiele werking van het hoogefficiënte systeem te waarborgen.

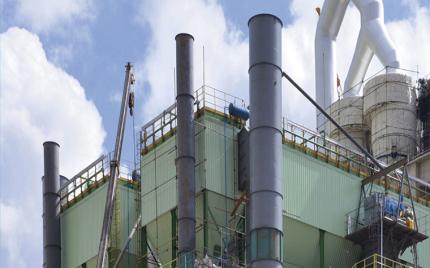

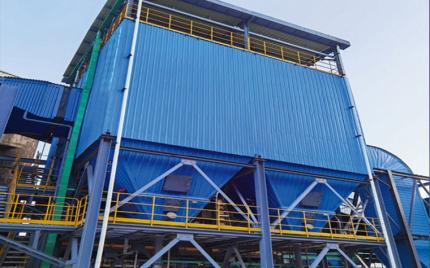

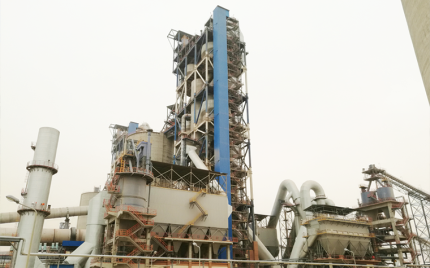

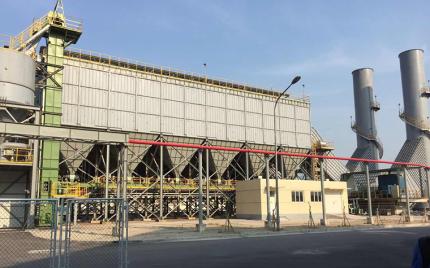

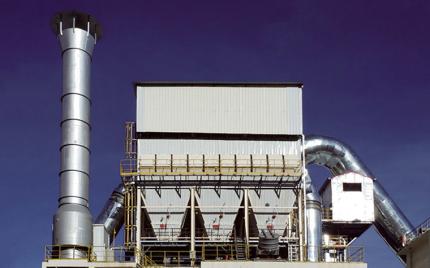

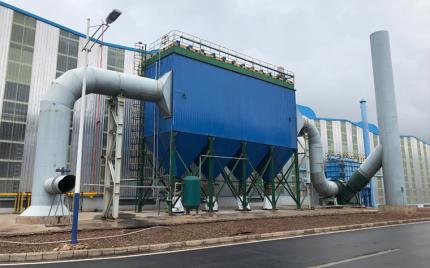

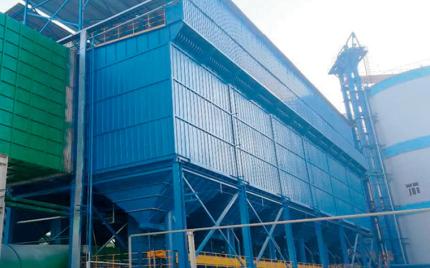

•Klantcasestudy's
